Beschreibung

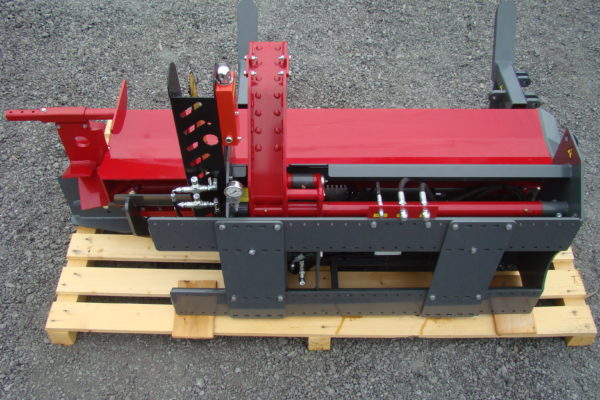

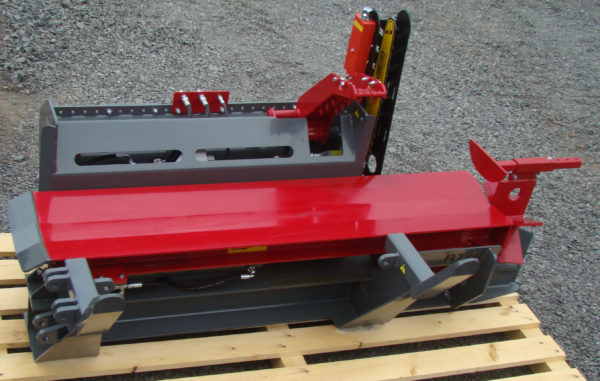

BTD Sägespaltautomat, Grundgerät PROcompact – für Bagger Radlader Frontlader
→ Ausführung links
Spezielle Produktbeschreibung: Fabrikneue LAGER-Maschine bestehend aus: (Fotos zeigen Mehrausstattung!)
- BTD Sägespaltautomat PROcompact
- Technische Daten siehe unten
- 6-fach-Spaltkreuz manuell höhenverstellbar
- Sofort verfügbar
Allgemeine Produktbeschreibung: Diese einzigartiger Säge- / Spaltmaschine wurde in den Niederlanden für den professionellen Einsatz entwickelt. Sie wird bequem aus der Kabine des Trägerfahrzeugs bedient. Somit kann die Arbeit von einer Person ausgeführt werden. Die Universalsteuerung ist sowohl mit einer Hand- / Joystick- als auch mit einer Automatikfunktion ausgestattet. Diese robuste BTD-Maschine ist standradmäßig für die Verarbeitung von 3-Meter-Längen konstruiert. Durch eine optionale Anbauverlängerung ist auch die Verarbeitung von 4-Meter-Stämmen möglich. Die Scheitlänge lässt sich in der Steuerung bzw. durch den manuellen Längenanschlag stufenlos bis zu einer max. Länge von 50 cm einstellen. Die Spaltwerkzeuge sind manuell höhenverstellbar. Im serienmäßigen Lieferumfang ist ein 6-fach Spaltkreuz enthalten. Optional sind ein 4-fach und ein 8-fach Spaltkreuz erhältlich. Natürlich tragen diese Maschinen das CE-Zeichen. Es werden ausschließlich Komponenten bekannter europäischer Qualitätsmarken verbaut. Die Maschine basiert auf einem robusten Stahlrahmen mit Aufnahme-Gabeln. An der Oberseite des Rahmens wird der Pressenblock, der in einer Flanschführung verriegelt ist, hydraulisch bewegt. Optional sind alle Typen für 4,00 Meter Stämme geeignet. Dafür sind entsprechende Anbauteile erhältlich, sowohl für die Presse Block als auch für der Aufnahme. Die Transportbreite bleibt dann minimal und beträgt 2,55 Meter. Auf der Ankupplungsseite können fahrzeugspezifische Schweißhaken befestigt werden. Je nach Trägerfahrzeug, wie z.B. Radlader, Bagger, Kompaktlader, Traktoren mit Frontlader usw. sind die notwendigen Befestigungselemente sehr unterschiedlich. Deshalb bieten wir auf Wunsch optional die Platten mit Schweißhaken auf der Basis der EURO-Aufnahme an. Technische Daten und Werte:
| Stundenleistung | ca. 3 – 5 SRM | bei 50 cm Scheitlänge |
| Antrieb | Hydraulik des Trägerfahrzeuges | |
| Erforderliche Pumpenleistung | 31,5 Liter / Minute 200 – 230 bar | Durchflussregelventil optional Überdruckventil Serie |
| Spaltdruck | 13 – 15 Tonnen | pumpendruckabhängig |
| hydraulische Anschlüsse | ½“ für Druckleitung ½“ für Rücklaufleitung ¼“ für Leckölleitung | Verbindungsschläuche zu Trägerfahrzeug optional |
| Elektrischer Anschluss | Gerätestecker 12V rund | ISO4165 |
| Mechanischer Anschluss | Kopplungsplatten | Exkl. Schweißhaken |
| Material | 8 mm Stahlblech | pulverbeschichtet |
| max. Stammdurchmesser | 17 – 40 cm | |
| max. Stammlänge | 3 Meter | optional 4 Meter |

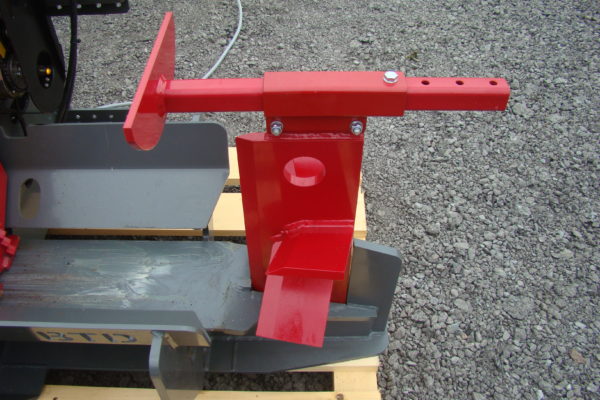

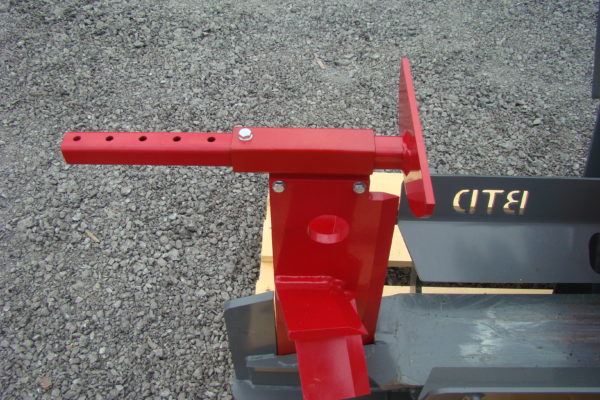

| Scheitlänge | 23 – 50 cm | mittels Längenanschlag |
| Steuerung | Hardware | optional SPS-Steuerung |
| Bedienung | manuell über Joystick | optional automatisch |
| Spaltwerkzeuge | 6-fach Spaltkreuz | optional 4-fach und 8-fach |
| Einbaukomponenten | namhafte europäische Hersteller | |
| Gewicht ohne Optionen | 735 kg | |
| Abmessungen | Länge = 140 cm Breite = 245 cm Höhe = 130 cm | |
| Sägeschiene | 64 cm STIHL Harvester industriell | |
| Sägekette | 0,404“ STIHL Harvester industriell | |
| Sägekettengeschwindigkeit | min. 20,5 m/s (9,3 kW) | bei 31,5 Liter/Minute |
| Volumen Schmieröltank | 1 Liter |
